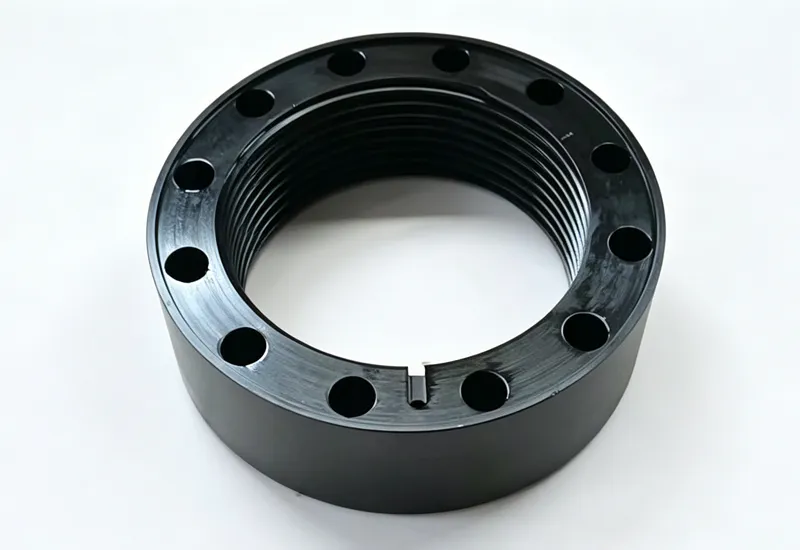

Введение продукта: Фланец гильзы цилиндра 1. Обзор продукта Фланец гильзы цилиндра представляет собой соединительный и позиционирующий компонент высокого давления, установленный на жидкостной стороне тройных буровых насосов, используемый для фиксации и фиксации гильз цилиндров, взаимодействия с крышками цилиндров и узлами сальника и выдерживающий переменное ударное давление бурового раствора под высоким давлением. Это ключевая конструктивная деталь, несущая давление, соединяющая корпус насоса и гильзу цилиндра. 2. Материал и обработка Вся деталь выкована из высокопрочной легированной стали, с последующей закалкой и отпуском для общего упрочнения, с сильными сжимающими и противоусталостными характеристиками при длительной ударной нагрузке. Уплотняющая поверхность тщательно фрезерована для обеспечения плоскостности; Несколько равномерно распределенных отверстий для болтов расположены по окружности для равномерного усилия зажима. Внутреннее отверстие имеет ступенчатую обработку, позволяющую жестко ограничить осевое смещение гильзы цилиндра, предотвращая ослабление и подскакивание гильзы во время работы насоса. Поверхность обработана дробеструйной обработкой, а также обработана антикоррозионным покрытием, чтобы противостоять эрозии из-за грязи, смазочного масла и влажной внешней среды строительства. Встроенная канавка для уплотнительного кольца сочетается со специальными уплотнительными кольцами для предотвращения утечки бурового раствора под высоким давлением в месте соединения гильзы. 3. Основные структурные особенности 1. Структура двойной ступени позиционирования: внутренняя ступенька ограничивает радиальное смещение гильзы цилиндра, внешнее плечо подходит к корпусу насоса с жидкостной частью, двойное ограничение обеспечивает соосность гильзы, удлинительного штока и поршня. 2. Встроенная толстая стенка, выдерживающая давление: утолщенная переходная секция исключает концентрацию напряжений, отсутствие деформации или растрескивания при номинальном максимальном рабочем давлении. 3. Стандартизированный соответствующий интерфейс: унифицированные спецификации резьбы и болтов, полностью взаимозаменяемы с гильзами цилиндров, крышками цилиндров и сальниками основного бурового насоса. 4. Съемная сборная конструкция: можно разобрать отдельно, не разрезая весь трубопровод со стороны подачи жидкости, что значительно сокращает время замены изношенных гильз цилиндров на месте. 4. Основные функции 1. Надежно зафиксируйте гильзу цилиндра: зафиксируйте гильзу внутри полости насоса с жидкостной частью, чтобы предотвратить осевое перемещение, вызванное возвратно-поступательным гидравлическим ударом, и уменьшить эксцентриковый износ гильзы. 2. Вспомогательное уплотнение: используйте уплотнительные кольца для образования статической уплотняющей поверхности между корпусом насоса и гильзой цилиндра, избегайте просачивания грязи под высоким давлением из зазора основания гильзы. 3. Поддержка сборки сальника: Обеспечьте стабильную основу для установки сальника, поддерживайте прямолинейность хода поршневого штока и удлинительного штока. 4. Буферизация гидравлического воздействия: рассеивает периодические удары давления, передаваемые гильзой цилиндра на корпус насоса, снижает общую вибрацию гидравлической части. 5. Сценарии применения Широкая поддержка различных моделей триплексных буровых насосов для бурения нефтяных скважин, горизонтального направленного пересечения и геологоразведочных работ. Устанавливается на заднем конце гильзы цилиндра в сочетании с гильзой цилиндра, уплотнительным кольцом, крышкой цилиндра и сальником, образуя полный узел цилиндра, несущего давление с жидкостной частью. 6. Ценность продукта Он поддерживает устойчивое установочное положение гильзы цилиндра, снижает ненормальный износ гильз, поршней и расходных материалов уплотнений, а также устраняет угрозы безопасности, такие как утечка грязи, вызванная ослаблением гильзы. Это незаменимый напорный позиционирующий фитинг для жидкостной части буровых насосов, обеспечивающий стабильную выдачу циркуляционного давления и длительную безопасную работу насосного агрегата.
